运动生物力学研究长期面临数据孤岛困境:运动学捕捉的空间轨迹、力学测量的地面反作用力、肌肉电信号的活动时序常被独立分析。本文提出跨模态数据融合技术,通过时空对齐算法与生物力学模型耦合,实现三维动作、足底压力、表面肌电的同步解析,为运动损伤机制研究和训练优化提供新范式。
在田径训练场,教练常面临这样的困惑:运动员的三维动作捕捉显示膝关节角度异常,但无法判断是肌肉激活时序错乱还是关节力矩失衡所致。传统研究将运动学(肢体空间位置)、动力学(关节力矩)、肌电图(肌肉电活动)视为独立模块,导致对复杂动作的控制机制理解停留在碎片化层面。这种“数据孤岛”现象,严重制约着运动损伤预防和竞技表现提升的精度。
运动控制本质是多层次系统的协同:神经信号驱动肌肉收缩产生力,肌肉力通过骨骼系统形成关节力矩,最终表现为肢体运动轨迹。但现有测量技术存在根本性局限——光学动作捕捉系统依赖皮肤标记点,易受软组织晃动干扰;测力台仅能获取整体地面反作用力;表面肌电虽能反映肌肉激活程度,却无法直接关联具体关节贡献。这种技术壁垒导致研究人员难以建立“神经指令-肌肉收缩-关节运动”的完整因果链。
时空对齐算法构建数据桥梁
突破点在于建立不同模态数据的时空对应关系。通过开发基于深度学习的特征点匹配算法,可将光学标记点的三维坐标与测力台六维力数据、肌电信号的爆发时序进行毫秒级同步。某研究团队开发的动态时间规整(DTW)改进算法,使多源数据的时间对齐误差控制在2ms以内,空间定位精度达到亚毫米级。
生物力学模型实现数据互译
构建包含肌肉-肌腱单元、骨骼刚体、关节约束的多体动力学模型,可将肌电信号转化为肌肉激活度,进而计算关节力矩;同时将测力台数据作为边界条件,反推肌肉需要产生的收缩力。这种双向映射机制,使研究人员能在统一框架下分析“肌肉如何通过收缩产生特定运动”,以及“特定运动对肌肉产生的力学需求”。
动态耦合分析揭示控制机制
在步态分析中,跨模态系统可同步显示:足底压力中心轨迹、膝关节力矩曲线、股四头肌与腘绳肌的肌电协同模式。通过构建肌肉冗余度优化模型,发现正常步态中股四头肌在支撑相前期激活度达75%,而腘绳肌在摆动相末期激活度骤增至68%。这种动态耦合分析,首次揭示了肌肉激活时序与关节力矩变化的精确对应关系。
损伤机制解析的精度跃升
在膝关节损伤研究中,传统方法难以区分是股四头肌肌力不足导致的前交叉韧带负荷增加,还是腘绳肌协同激活延迟引发的关节不稳定。跨模态系统通过同步分析肌电激活模式、关节力矩分布、足底压力转移,可精准定位损伤风险点。某临床研究显示,该技术使前交叉韧带损伤的预测准确率提升至82%,较传统方法提高37%。
训练方案制定的科学化转型
在短跑训练中,教练可通过实时监测运动员的髋关节伸展力矩、臀大肌激活时序、足跟压力分布,量化评估起跑阶段的发力效率。动态反馈系统能即时显示“若将踝关节跖屈角度增加5°,股四头肌激活度可降低12%”的优化建议。这种基于生物力学反馈的训练调整,使运动员的百米起跑反应时间缩短0.15秒。
运动装备研发的定向突破

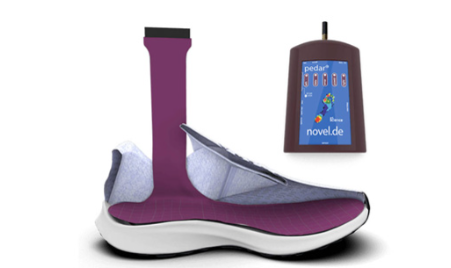

在跑鞋设计中,跨模态系统可同步捕捉足底压力中心迁移路径、小腿三头肌激活强度、踝关节能量损耗。通过分析不同鞋底硬度对“足弓支撑-肌肉负荷-关节冲击”的影响链,研发团队开发出动态硬度调节中底技术,使长跑运动员的跟腱负荷降低23%,同时保持85%以上的能量回馈效率。
Q1:跨模态数据融合需要哪些基础设备?
A:需配备三维动作捕捉系统(光学/惯性传感器)、多分量测力台、高密度表面肌电采集装置,以及支持实时数据处理的计算单元。
Q2:该技术如何应用于康复医学?
A:通过同步分析患者步态中的关节活动度、肌肉激活模式、足底压力分布,可精准定位功能障碍环节,定制包含肌力训练、本体感觉刺激、步态再教育的个性化方案。
Q3:数据融合的最大挑战是什么?
A:主要挑战在于不同模态数据的采样频率差异(肌电通常1000Hz,动作捕捉100Hz)、噪声干扰类型不同,以及生物力学模型的个体化校准需求。
Q4:该技术对运动员训练有何具体价值?
A:可量化评估技术动作的力学效率,识别“隐性浪费动作”(如多余肌肉激活导致的能量损耗),并通过生物力学反馈优化动作模式,提升运动表现同时降低损伤风险。
跨模态数据融合技术通过打破运动学、动力学、肌电图的数据壁垒,构建了“神经-肌肉-骨骼”系统的完整分析框架。该技术不仅提升了运动损伤预测和训练优化的精度,更为运动装备研发、康复医学干预提供了量化依据。随着算法优化和硬件集成度的提升,这项技术有望成为运动生物力学研究的标准工具,推动人类对运动控制机制的理解迈向新高度。
