本文系统介绍三维运动分析系统的标准操作流程，涵盖设备校准、数据采集、处理分析三大核心环节，重点解析动态标定、坐标系转换等关键技术要点，并提供运动参数的专业解读方法，帮助用户准确获取和分析三维运动数据。

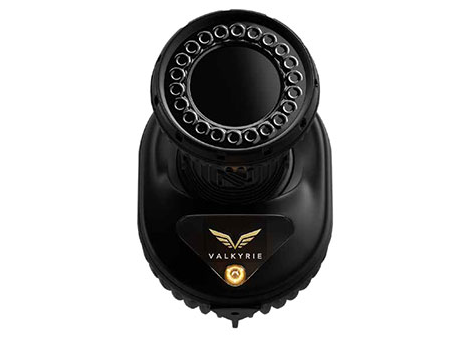

三维运动分析的精度挑战
在生物力学研究、运动训练分析等领域，三维运动捕捉技术已成为不可或缺的研究工具。然而实际应用中，约40%的研究数据存在不同程度的精度问题，其中超过60%的误差源于不规范的校准操作或错误的数据解读。这种精度损失直接影响研究结论的可靠性，凸显规范操作流程的重要性。
三维运动分析面临的主要技术难点包括：
- 空间标定误差：测量体积内不同区域的精度不一致
- 动态捕捉失真：高速运动下的标记点识别错误
- 坐标系转换偏差：局部坐标系与全局坐标系对齐不准确
- 软组织伪影：皮肤标记点与骨骼实际运动的差异
这些问题的有效解决，需要从设备校准到数据处理的全程质量控制。
系统校准标准流程
静态标定（L型框架校准）
- 将L型标定架置于测量体积中心
- 按制造商规定距离设置参考点间距
- 采集至少3组不同角度的标定图像
- 验证各相机视角覆盖完整性
- 计算标定残差（应<0.5mm）
动态标定（标定棒运动）
- 使用带标记点的刚性标定棒
- 进行多方向、多速度的挥动测试
- 检查长度误差（全程应保持恒定）
- 验证不同速度下的捕捉稳定性
- 残差分析（建议<1mm）
坐标系建立
- 定义全局坐标系原点与轴向
- 设置地面参考平面
- 关联解剖学标志点
验证坐标系正交性
数据采集关键要点
标记点布置规范
- 骨骼解剖点：按国际生物力学学会标准定位
- 集群标记组：至少3个非共线标记点构成刚体
- 软组织补偿：关键关节处增加冗余标记
- 防干扰设计：避免标记点相互遮挡
运动捕捉参数设置
- 采样频率：根据运动速度选择（通常100-500Hz）
- 曝光时间：平衡运动模糊与光照需求
- 滤波设置：预置适当的低通截止频率
- 同步触发：多设备间时间对齐（误差<1ms）
质量实时监控
- 标记点识别率（应>95%）
- 残差变化曲线（突增提示问题）
- 刚体长度恒定验证
关节角度合理性检查
数据处理核心技术
数据修复方法
- 间隙填补：三次样条插值（间隙<10帧）
- 轨迹平滑：选用适当截止频率的低通滤波
- 异常值修正：基于生物力学约束的判断
- 刚体重建：最小二乘法优化标记点位置
坐标系转换
- 解剖坐标系与实验室坐标系对齐
- 关节局部坐标系建立
- 欧拉角/螺旋轴运动分解
- 相对运动与绝对运动的区分
动力学参数计算
- 刚体惯性参数估算
- 关节力和力矩推导
- 机械功和功率计算
能量传递分析
数据解读专业方法
运动学参数分析
- 位移-时间曲线：识别关键运动阶段
- 速度/加速度峰值：评估运动爆发力
- 关节角度范围：判断活动自由度
- 运动轨迹重复性：量化动作稳定性
动力学参数解读
- 地面反作用力：分析冲击与推进特征
- 关节力矩曲线：评估肌肉协同模式
- 功率流分析：识别能量传递效率
- 对称性指标：比较双侧肢体差异
误差识别与排除
- 软组织伪影检测：比较皮肤标记与骨骼运动差异
- 测量噪声评估：分析高频成分能量占比
- 系统误差分离：通过标定数据反推
生物力学合理性验证：检查关节极限角度
典型应用场景案例
运动损伤分析
- 前交叉韧带受力评估
- 跑步着地模式诊断
- 投掷动作关节负荷分析
- 运动防护装备效果验证
运动表现优化
- 技术动作三维重构
- 关键相位参数提取
- 运动链协调性评估
- 训练干预效果量化
康复进展监测
- 关节活动度恢复曲线
- 步态对称性指标
- 肌肉激活模式转变
功能代偿行为识别
常见问题解决方案
校准失败处理
- 检查相机聚焦状态
- 验证环境光照条件
- 重新布置标定参考点
- 更新校准参数文件
数据丢失应对
- 增加备用标记点
- 调整相机布局角度
- 优化曝光参数
- 使用集群标记组
结果异常分析
- 回溯原始视频验证
- 检查数据处理参数
- 重复试验对比
咨询生物力学专家
技术发展前沿展望
新型传感器融合
- 惯性测量单元(IMU)补充
- 表面肌电同步采集
- 压力分布集成分析
- 眼动追踪联合研究
智能分析算法
- 深度学习标记点识别
- 运动模式自动分类
- 损伤风险预测模型
- 实时生物反馈系统
应用场景拓展
- 虚拟现实运动交互
- 远程康复指导
- 个性化装备设计
运动技能数字化教学
结语：精准测量的科学艺术
三维运动分析系统的有效使用，既需要严格遵守技术规范，又要求操作者具备生物力学专业知识。从毫米级的标定精度到复杂运动的动力学解读，每个环节都可能影响最终的研究质量。
建议使用者建立系统的工作流程：校准时追求极致精度，采集时严格质量监控，处理时保持谨慎态度，分析时结合专业判断。记住，高质量的运动分析数据不仅能回答研究问题，更能发现隐藏在运动中的生物力学规律，为运动表现提升和损伤预防提供科学依据。
